RS-232

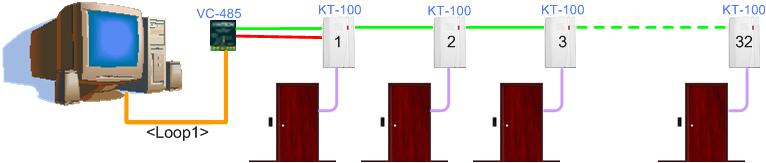

• Connexion entre l’ordinateur et le VC-485.
• Max 30m.
• Utiliser le câble fourni avec le VC-485. (3m).

Alimentation

• Alimentation du KT-100 au VC-485.
• Utiliser 2 conducteurs, 22 AWG.
• Max 22m.

RS-485

• Connexion entre le VC-485 et les contrôleurs.
• Max 1200m.
• Utiliser CAT3, 22 AWG.

Porte

• Lecteurs : 6 conducteurs, twistés, 22 AWG non blindé (ioProx) Max 300m.
• Dispositif de verrouillage : 2 conducteurs, 18 AWG, non blindé, Max 150m.
• T-Rex : 6 conducteurs, solide, 22 AWG, Maximum 600m.
• Contact de porte: 2 conducteurs, solide, 22 AWG, Maximum 600m.

Contrôleur

• Alimentation au contrôleur : 2 conducteurs, 18 AWG, non blindé, Max 100’.
