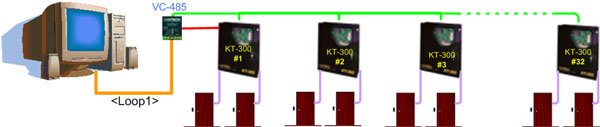

RS-232 Communication

• Connexion entre l’ordinateur et le VC-485.
• Max 30m.
• Utiliser le câble fourni avec le VC-485. (3m).

Alimentation

• Alimentation du KT-300 au VC-485.
• Utiliser 2 conducteurs, 22 AWG.
• Max 22m.

RS-485 Communication

• Connexion entre le VC-485 et les contrôleurs.
• Max 1200m.
• Utiliser CAT 3, 22 AWG.

Porte

• Lecteur : 6 conducteurs, twistés, 22 AWG, non blindé (ioProx) Max 300m.
• Dispositif de verrouillage : 2 conducteurs, 18 AWG, non blindé, Max 150m.
• T-Rex : 6 conducteurs, solide, 22 AWG, Maximum 600m.
• Contact de porte: 2 conducteurs, solide, 22 AWG, Maximum 600m.

Réseau

• Connecté le KT-400 sure le réseau via un fils de réseautique traditionnel
